FTTX与RFOG测试方案

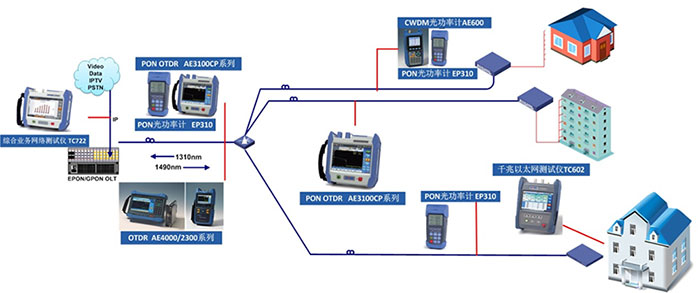

FTTX测试方案


随着视频点播、网络游戏和IPTV等高带宽业务的出现,用户对接入带宽的需求将进一步增加,现有的以ADSL为主的宽带接入方式已经很难满足用户对高带宽、双向传输能力以及安全性等方面的要求。面对这一困境,各国电信运营商把关注的目光投向了FTTx,计划利用光纤这一传输媒质来突破接入的“瓶颈”,FTTx被视为下一代宽带接入技术的代表,是未来优选方案。

 PON业务开通测试和故障诊断:

●使用OTDR进行故障定位和损耗测试

● 上下行功率测试

● 业务测试:IP测试

● DWDM测试及光谱分析

由于PON网络比一般的光纤网络增加了光分路器,在测试时需要穿透光分路器进行测试。需要OTDR有专门的测试模式支持光分路器的测试。以10km线路为例,对于1:16分路器综合损耗在15dB左右;1:32分路器综合损耗在18dB左右。由于要求测量靠近分路器的事件,以及识别末端光纤距离比较近的事件,要求穿透大损耗后还保证足够好的盲区。因此PON的OTDR测试将主要实现短脉宽下大动态测试能力。

一般的光纤线路进行维护时,要求断线测量,否则OTDR或线路设备均不能正常工作或损坏。而在PON网络里,采用主干光纤共享方式,一般采用在线测试。测试波长与业务波长分开,即测试波长用1625nm/1650nm。支持在线端口内置滤波器,能够过滤业务光,实现不中断业务的在线测试。

为测量PON的上行和下行光功率,首选的方法是使用波长分离PON光功率计。可以同时测量1550nm和1490nm波长的下行功率以及1310nm波长的上行功率。

为了确保网络的正常运行,需要对物理层以及数据链路层的性能进行测试,针对后者,以太网测试仪依照国际标准RFC 2544分别从以下几个方面进行验证:

● 带宽及性能可用性(吞吐率)

● 业务完整性(丢包率)

● 传输延迟(时延)

● 链路突发(背对背)

这些性能指标将为客户及运营商提供一个基准和参考值,使服务提供商得以验证所提供的QoS(质量服务)。同时,从QoS的观点看,基于DWDM的网络能够以低成本的方式来快速响应客户的带宽需求和协议改变,不仅极大地提高了网络系统的通信容量,充分利用了光纤的带宽,而且它具有扩容简单和性能可靠等诸多优点,特别是它可以直接接入多种业务更使得它的应用前景十分光明。与之相应,光谱仪的出现为DWDM的测试与分析提供了良好的保障。

针对FTTX测试方案,我公司有如下系列产品供用户选择:

PON OTDR(AE3100CP/DP/EP等PON系列OTDR) :用于光纤分路器的测试和在线网络光纤测试

WDM光功率计/光谱分析仪(AE8500):波分光功率测试

以太网测试仪(TC722与TC602系列):网络数据传输验证和排障

PON 光功率计(EP300系列):PON网络光功率测试

IPTV综测仪(E9100系列):IPTV业务测试

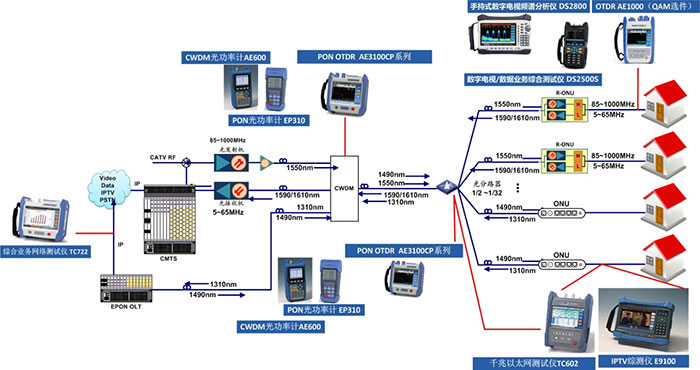

RFOG测试方案


随着广电网络传输技术的FTTx化进程逐步加快,更多的仪器仪表也加入到原有的测试行列和测试范围中,其中包括:

PON OTDR(AE3100CP/DP/EP等PON系列OTDR) :用于光纤分路器的测试和在线网络光纤测试

WDM光功率计/光谱分析仪(AE8500):波分光功率测试

以太网测试仪(TC722与TC602系列):网络数据传输验证和排障

PON 光功率计(EP300系列):PON网络光功率测试

IPTV综测仪(E9100系列):IPTV业务测试

光电一体机(AE1000系列):融合了光纤、电缆等多项业务测试

数字电视场强仪:数字电视关键指标分析,平均功率、MER、BER等

手持数字电视频谱仪:具备频谱仪级别功能的综合数字电视测试仪器
